Jak wybrać okrągłe tarcze przemysłowe z tytanu: przewodnik dla kupujących

Dlaczego okrągłe tarcze tytanowe są warte swojej ceny

Stosunek wytrzymałości do masy tytanu jest z grubsza dwukrotnie więcej niż w przypadku stali nierdzewnej przy około 40% mniejszej wadze. Jego odporność na korozję w wodzie morskiej, środowiskach bogatych w chlor i płynach ustrojowych człowieka nie ma sobie równych w przypadku większości powszechnie stosowanych metali. W przypadku wymagających zastosowań przemysłowych właściwości te uzasadniają zazwyczaj wyższą cenę 5–10× wyższa niż stal nierdzewna 316L za kilogram.

Okrągłe dyski są stosowane w szczególności jako gniazda zaworów, wirniki pomp, półfabrykaty kołnierzy, elementy wymienników ciepła, półfabrykaty implantów chirurgicznych i łączniki grodzi lotniczych. Geometria — płaska, okrągła i symetryczna — czyni je uniwersalnymi punktami wyjścia do obróbki CNC.

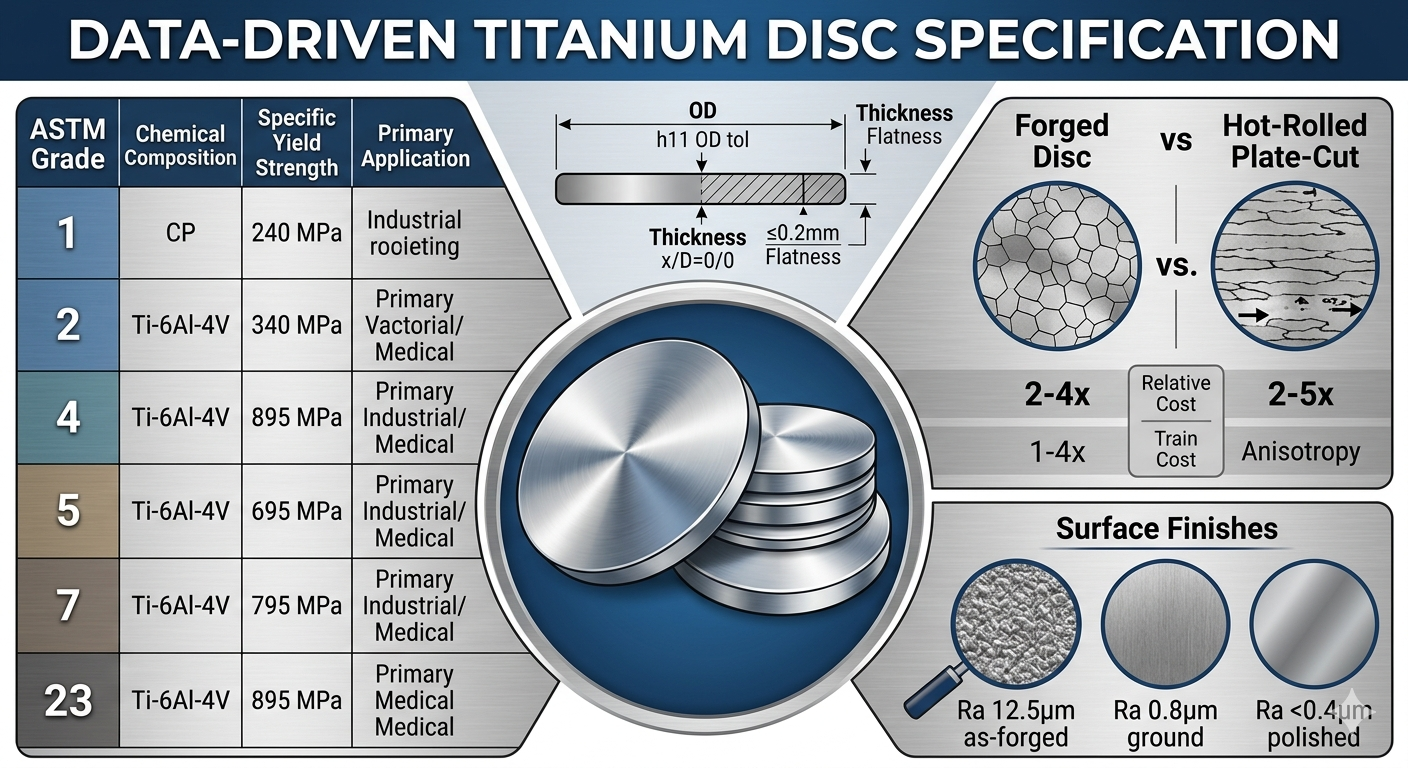

Zrozumienie gatunków tytanu: najważniejsza decyzja

Tytan nie jest pojedynczym materiałem. Istnieje ponad 30 gatunków oznaczonych przez ASTM, ale większość nabywców przemysłowych pracuje na krótkiej liście sześciu. Wybór niewłaściwej klasy to najdroższy błąd, jaki możesz popełnić.

Klasa 2 jest domyślna dla większości odbiorców przemysłowych ponieważ równoważy odporność na korozję, obrabialność i dostępność. Uaktualnij do klasy 5 tylko wtedy, gdy wymagają tego obciążenia strukturalne. Wybierz Stopień 7 lub Stopień 12, jeśli w środowisku występują kwasy redukujące, które atakują standardowe gatunki CP.

Specyfikacje wymiarowe: co mierzyć i weryfikować

Tytanowy okrągły dysk ma cztery kluczowe wymiary. Każdy z nich musi być wyraźnie określony w zamówieniu, aby uniknąć niedopasowania części.

Średnica zewnętrzna (OD)

Dostępne są standardowe dyski magazynowe 10 mm do 1000 mm średnicy zewnętrznej , chociaż większość zapasów magazynowych skupia się w przedziale od 50 mm do 500 mm. W przypadku średnic zewnętrznych powyżej 600 mm należy spodziewać się czasu realizacji zamówień niestandardowych wynoszącego 8–14 tygodni. Określ klasę tolerancji: h11 (±0,1–0,4 mm) dla ogólnego zastosowania przemysłowego lub h8/h9 dla zespołów pasowanych precyzyjnie.

Grubość

Dyski zazwyczaj wahają się od Grubość od 1 mm do 150 mm . Poniżej 3 mm płaskość staje się krytyczna — wypaczenie podczas walcowania na gorąco może powodować błędy równoległości przekraczające 0,5 mm na 100 mm, co jest niedopuszczalne w przypadku zastosowań w zaworach lub uszczelkach. Określ tolerancję płaskości (np. całkowite bicie wskaźnikowe ≤0,2 mm) na dowolnej tarczy cieńszej niż 5 mm.

Grubość-to-Diameter Ratio

Stosunek poniżej 1:10 (grubość mniejsza niż 10% średnicy) jest uważany za cienki dysk i jest podatny na odkształcenia podczas obróbki skrawaniem i obróbki cieplnej. Jeśli Twoje zastosowanie wymaga stosunku poniżej 1:15, w ramach warunku dostawy poproś o wyżarzanie odprężające.

Tolerancja masy i masy

W przypadku części obrotowych, takich jak wirniki, tolerancja masy ma takie samo znaczenie jak tolerancja wymiarowa. Określ maksymalne odchylenie masy wynoszące ±0,5% jeśli tarcza będzie używana w wyważonym zespole obrotowym. Niewyważone tarcze w zastosowaniach wymagających dużych prędkości mogą indukować częstotliwości wibracji, które uszkadzają łożyska w ciągu tysięcy godzin pracy.

Metoda produkcji: kute lub walcowane lub wycinane z pręta

Sposób wykonania dysku bezpośrednio wpływa na jego właściwości mechaniczne i integralność wewnętrzną. Na rynku dominują trzy szlaki produkcyjne:

• Cięcie tarczy/płyty walcowanej na gorąco: Najbardziej ekonomiczna opcja. Płyta tytanowa jest walcowana na gorąco na grubość, a następnie okrągły półfabrykat jest cięty plazmą lub strumieniem wody do średnicy zewnętrznej. Struktura ziarna jest kierunkowa (anizotropowa), co może zmniejszyć trwałość zmęczeniową o 10–20% w porównaniu z częściami kutymi przy określonych orientacjach obciążenia.
• Kuty dysk: Kęs jest prasowany pod naciskiem tonażu w kształt krążka zbliżonego do netto. Poprawia to strukturę ziaren, eliminuje porowatość i zapewnia izotropowe właściwości mechaniczne. Zastosowania lotnicze i medyczne prawie zawsze wymagają kucia. Koszt to zazwyczaj 2–4 × walcowana płyta.
• Tarcza wycięta z pręta okrągłego: Okrągły pręt tytanowy jest cięty na wymaganą grubość. Zachowuje to drobnoziarnistą strukturę pręta i jest idealne w przypadku małych średnic zewnętrznych (poniżej 100 mm). Jest droższy za kilogram niż cięcie płytowe dla dużych średnic.

W przypadku ogólnych zastosowań przemysłowych (kołnierze, przekładki, niekrytyczne zastosowania konstrukcyjne) tarcze do cięcia płytowego są opłacalne. W przypadku części obciążonych cyklicznie lub części o znaczeniu krytycznym dla bezpieczeństwa należy zawsze określać kute.

Opcje wykończenia powierzchni i kiedy każda z nich ma znaczenie

Wykończenie powierzchni wpływa na skuteczność uszczelnienia, wytrzymałość zmęczeniową, biokompatybilność i koszty dalszej obróbki. Dostawcy oferują kilka standardowych warunków:

• Walcowane na gorąco / kute (Ra 3,2–12,5 µm): Obecna skala młyńska. Najniższy koszt. W większości zastosowań wymaga obróbki przed użyciem. Nadaje się jako surowiec.
• Marynowane / odkamieniane (Ra 1,6–6,3 µm): Trawienie kwasem usuwa zgorzelinę walcowniczą i przywraca pasywną warstwę tlenkową. Dobra odporność na korozję bez obróbki mechanicznej. Typowe dla komponentów przemysłu chemicznego.
• Masa (Ra 0,4–1,6 µm): Do powierzchni uszczelniających, precyzyjnych gniazd uszczelek i mocowań optycznych wymagane są płaskie powierzchnie czołowe. Zwykle dodaje 15–50 USD za dysk w przypadku małych średnic, znacznie więcej w przypadku dużych.
• Polerowany (Ra <0,4 µm): Elektropolerowane lub polerowane mechanicznie. Obowiązkowe w przypadku wszczepialnych wyrobów medycznych (zgodność z normą ISO 10993) i higienicznych powierzchni mających kontakt z żywnością/farmaceutyką.
• Anodowane: Elektrochemiczna warstwa tlenku do kodowania kolorami, zwiększonej twardości powierzchni (~400 HV) lub ulepszonych właściwości dielektrycznych. Anodowanie typu II jest powszechne w środowiskach MRO w przemyśle lotniczym.

Certyfikaty materiałowe i wymagania dotyczące identyfikowalności

Nigdy nie kupuj przemysłowych tarcz tytanowych bez raportu z testu materiałowego (MTR). Prawidłowy MTR dokumentuje skład chemiczny (zgodny z ASTM B265, AMS 4928 lub równoważny), wyniki testów mechanicznych (granica plastyczności, UTS, wydłużenie), numer wytopu/partii oraz akredytację huty (zwykle ISO 17025 lub NADCAP).

W przypadku określonych branż regulowanych obowiązują dodatkowe certyfikaty:

• Przemysł lotniczy: AMS 4928 (pręty/kęs, klasa 5), AMS 4911 (arkusz/płyta), formularz FAA 8130-3 lub formularz 1 EASA dla części zdatnych do lotu.
• Medyczne/wszczepialne: ASTM F67 (tytan CP), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, badanie biokompatybilności zgodnie z ISO 10993.
• Zbiorniki ciśnieniowe / rurociągi: ASME Sekcja II, Część B (ASTM B265 dla taśmy/arkusza/płyty), PED 2014/68/UE dla rynków europejskich.
• Energia jądrowa: ASTM B265 klasa 12 lub 16, z dodatkowym NDE (kontrola ultradźwiękowa lub radiograficzna) i dokumentacją zamówienia ASME NCA-3800.

Poproś o pełną identyfikowalność cieplną. Renomowany dostawca może powiązać dowolny dysk z pierwotną liczbą cieplną stopu w hucie tytanu – jest to krytyczne dla analizy awarii i audytów regulacyjnych.

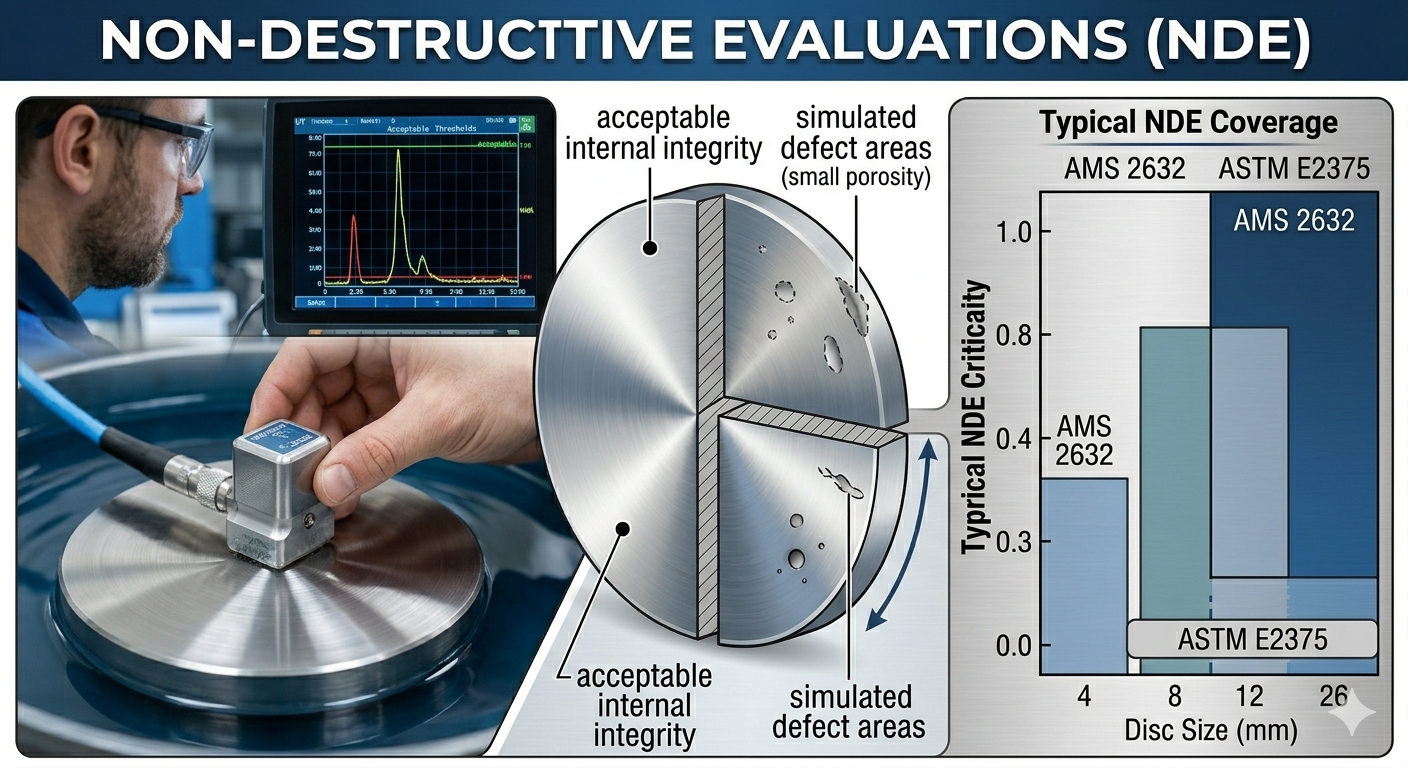

Ocena nieniszcząca: kiedy jej wymagać

Wad wewnętrznych — porowatości, wtrąceń, rozwarstwień — nie da się wykryć wizualnie. W przypadku tarcz przenoszących obciążenia strukturalne lub używanych w zespołach o krytycznym znaczeniu należy określić NDE w zamówieniu. Typowe metody obejmują:

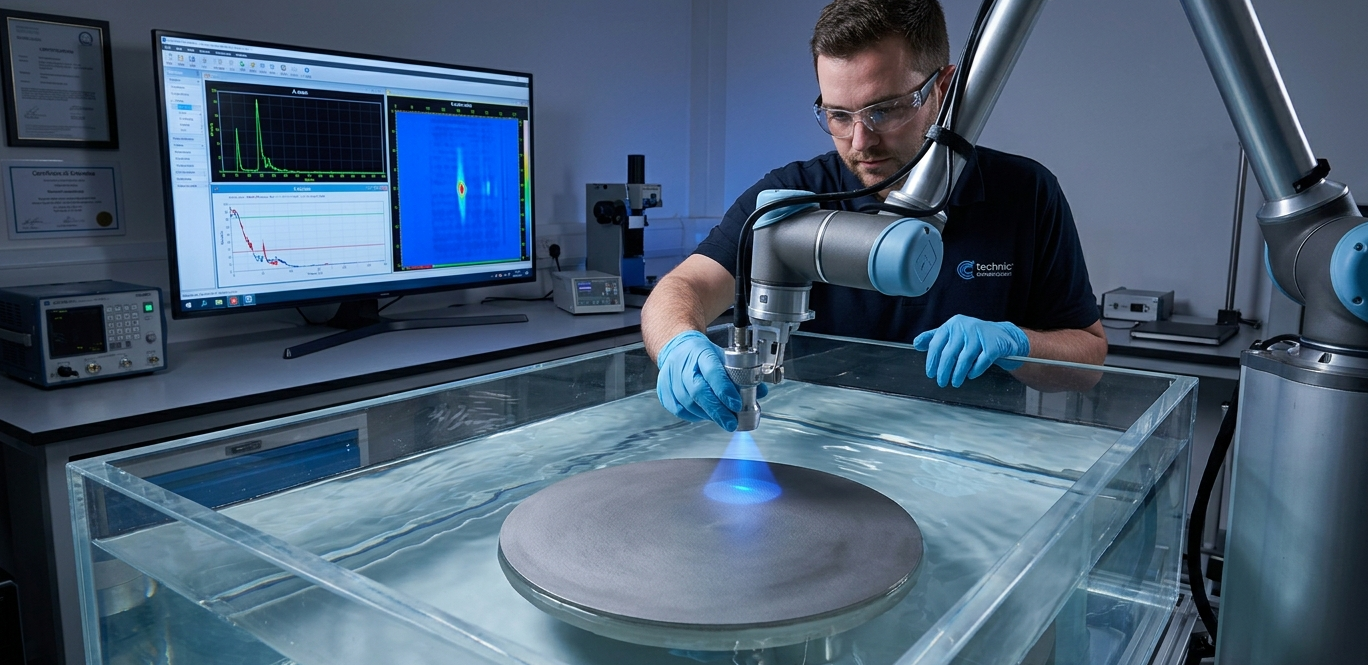

• Badania ultradźwiękowe (UT): Podstawowa metoda NDE dla krążków tytanowych o grubości powyżej 12 mm. Wykrywa podpowierzchniowe defekty objętościowe. Określ kryteria akceptacji zgodnie z AMS 2632 lub ASTM E2375.
• Kontrola penetracyjna cieczy (LPI/FPI): Wykrywa pęknięcia i porowatość powierzchni. Niski koszt (~10–30 USD za dysk w standardowych rozmiarach). Określ zgodnie z ASTM E1417 lub AMS 2647 dla przemysłu lotniczego.
• Badania radiograficzne (RT): Obrazowanie rentgenowskie lub gamma dla złożonych struktur wewnętrznych. Stosowany do dużych kutych tarcz w zastosowaniach nuklearnych i w zbiornikach ciśnieniowych.

Jako praktyczna zasada: wymagają LPI dla wszystkich tarcz krytycznych dla bezpieczeństwa i UT dla tarcz kutych o grubości powyżej 25 mm . W przypadku ogólnego zapasu przemysłowego pod umiarkowanym obciążeniem NDE można pominąć w celu kontroli kosztów.

Strategia zaopatrzenia: Bezpośredni Młyn vs. dystrybutor vs. rynek spot

Miejsce zakupu ma wpływ na cenę, czas realizacji, jakość dokumentacji i ryzyko podróbek – a wszystko to stanowi poważne obawy w łańcuchu dostaw tytanu.

Mill Direct

Zakupy bezpośrednio od głównych producentów (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) zapewniają najlepszą identyfikowalność i najniższą cenę za kilogram w ujęciu hurtowym. Minimalne ilości zamówienia zazwyczaj zaczynają się od godz 500–2 000 kg , z czasem realizacji 12–20 tygodni w przypadku wymiarów niestandardowych. Najlepsze do długoterminowych programów o dużej objętości.

Certyfikowany dystrybutor

Dystrybutorzy posiadający certyfikaty AS9120B lub ISO 9001 oferują produkty cięte na wymiar z pełną identyfikowalnością MTR. Czasy realizacji są zazwyczaj 1–3 tygodnie dla standardowych gatunków i rozmiarów. Podwyżka cenowa w stosunku do ceny bezpośredniej w młynie wynosi 15–40%, ale minimalne ilości zamówienia są znacznie niższe (czasami zaledwie jedna sztuka). Jest to właściwy kanał dla większości odbiorców przemysłowych.

Rynek spot / rynki internetowe

Rynki internetowe i transakcje spotowe mogą oferować atrakcyjne ceny, ale niosą ze sobą zwiększone ryzyko podróbek i błędnej oceny. Dochodzenie FAA z 2019 r. wykazało, że w łańcuchu dostaw branży lotniczej i kosmicznej części tytanowe mają sfałszowane stawki MTR – jest to problem utrzymujący się w całej branży. Nigdy nie kupuj krytycznych dla bezpieczeństwa dysków tytanowych od niezweryfikowanych dostawców punktowych bez niezależnej weryfikacji chemicznej (analiza XRF lub OES).

Punkty odniesienia cenowe i czynniki kosztowe

Ceny tytanu są zmienne i powiązane z cenami surowej gąbki, kosztami energii i cyklami popytu w przemyśle lotniczym. Jednakże przybliżone przedziały cenowe dystrybutorów płyt magazynowych (według najnowszych danych rynkowych) stanowią przydatne punkty odniesienia:

Do największych czynników kosztotwórczych poza surowcami należą: wymagania NDE (10–25%), wąskie tolerancje (15–40%), szlifowanie powierzchni (15–100 USD za dysk) i dokumentacja certyfikacyjna (50–200 USD za zamówienie dotyczące dokumentów NADCAP/AS9100).

Praktyczna lista kontrolna przed złożeniem zamówienia

Skorzystaj z tej listy kontrolnej, aby sprawdzić, czy specyfikacja zakupu jest kompletna przed wysłaniem zapytania ofertowego (RFQ):

1. Określony gatunek stopu (np. klasa 2 według ASTM B265 lub Ti-6Al-4V według AMS 4928)
2. Średnica zewnętrzna z podaną klasą tolerancji (np. 150 mm ±0,2 mm)
3. Grubość with flatness tolerance if below 10 mm
4. Określona trasa produkcyjna (kute / walcowane / cięte z pręta)
5. Podany stan dostawy (wyżarzany, STA, po walcowaniu)
6. Wymagania dotyczące wykończenia powierzchni (po wytrawieniu, szlifowaniu do Ra 0,8 µm, polerowaniu, anodowaniu)
7. Wymienione wymagania NDE (LPI zgodnie z ASTM E1417, UT zgodnie z AMS 2632 lub brak)
8. Wymagane dokumenty dotyczące certyfikacji i identyfikowalności (MTR, C z C, numer wytopu)
9. Ilość i dowolny rozłożony harmonogram dostaw
10. Wymagania dotyczące opakowania (pakowane pojedynczo, bariera dla wilgoci, brak bezpośredniego kontaktu)

Kompletne zapytanie ofertowe obejmujące wszystkie dziesięć punktów zapewni porównywalne oferty cenowe od wielu dostawców i radykalnie zmniejszy ryzyko otrzymania części, które nie przejdą kontroli przychodzącej.
