Pręt tytanowy – elastyczny i wytrzymały metal spełniający Twoje potrzeby

Dlaczego sztabka tytanu przewyższa konwencjonalne metale

Tytanowy pasek zapewnia niezrównany stosunek wytrzymałości do masy — nawet dwukrotnie większy niż stal nierdzewna 316L — a jednocześnie jest odporny na korozję w wodzie morskiej, chlorze i płynach ustrojowych. Czy aplikacja jest certyfikowana dla łączników lotniczych ASTM B348 , implant ortopedyczny regulowany przez ASTM F136 i ISO 5832-3 lub głębinową obudowę balastową przystosowaną do głębokości 6000 m, tytanowy pręt zapewnia integralność strukturalną, której żaden inny komercyjnie opłacalny metal nie może się równać przy porównywalnej wadze.

W tym przewodniku przedstawiono dane mechaniczne, porównania poszczególnych gatunków, zastosowania specyficzne dla branży, zagadnienia dotyczące obróbki i odpowiedzi na najpilniejsze pytania dotyczące zamówień, dzięki czemu inżynierowie i kupujący mogą określić właściwy półfabrykat prętów już od pierwszego zamówienia.

Klasyfikacja materiałów i kluczowe gatunki

Półfabrykaty tytanowe dzielą się na gatunki czyste komercyjnie (CP). i gatunki stopów tytanu . Cztery stopnie CP (stopnie 1–4) różnią się jedynie zawartością tlenu i żelaza; gatunki stopów wprowadzają elementy takie jak aluminium i wanad do projektowania określonych profili mechanicznych.

Stopień 1 – Maksymalna odkształcalność

Maksymalna wytrzymałość na rozciąganie (UTS): minimum 240 MPa; Granica plastyczności: minimum 170 MPa; Gęstość: 4,51 g/cm3. Bar stopnia 1, regulowany przez ASTM B348 klasa 1 , to najmiększy gatunek CP. Jest preferowany do arkuszy rur instalacji odsalania, wykładzin reaktorów chemicznych i okładzin architektonicznych, gdzie wymagane jest formowanie na zimno.

Stopień 2 – koń pociągowy ogólnego przeznaczenia

UTS: minimum 345 MPa; Granica plastyczności: minimum 275 MPa; Wydłużenie: minimum 20%. Najpowszechniej zaopatrzona klasa CP. Zastosowania obejmują morskie podmorskie wymienniki ciepła, morskie wały napędowe i sprzęt do przetwarzania elektrochemicznego. ASTM B348 klasa 2 i ISO9001 certyfikaty huty są stiardowymi wymaganiami.

Klasa 4 – Tytan CP o najwyższej wytrzymałości

UTS: minimum 550 MPa; Granica plastyczności: minimum 483 MPa. Stosowany w elementach implantów chirurgicznych i wysokociśnieniowych rurociągach chemicznych, gdzie należy unikać elementów stopowych ze względu na biokompatybilność lub korozję.

Klasa 5 (Ti-6Al-4V) – złoty stiard w przemyśle lotniczym i medycznym

UTS: minimum 950 MPa; Granica plastyczności: minimum 880 MPa; Gęstość: 4,43 g/cm3; Limit zmęczenia (10⁷ cykli): ~620 MPa. Stop alfa-beta zawierający 6% aluminium i 4% wanadu. Zarządzany przez ASTM B348 klasa 5 do barów przemysłowych i AMS 4928 dla przemysłu lotniczego. Dominuje w odkuwkach łopatek turbin, ramach konstrukcyjnych samolotów, wahaczach samochodów wyścigowych i mostkach ortopedycznych o wysokim cyklu.

Klasa 23 (Ti-6Al-4V ELI) – udoskonalenie klasy implantu

UTS: minimum 860 MPa; Granica plastyczności: minimum 795 MPa; Zawartość tlenu ≤ 0,13% wag. Substancje chemiczne o bardzo niskiej zawartości międzywęzłowej (ELI) redukują tlen, azot i żelazo, poprawiając odporność na pękanie i zmęczenie w środowiskach cyklicznych obciążeń. Obowiązkowa norma dotycząca nośnych implantów ortopedycznych: ASTM F136 i ISO 5832-3 . Stosowany w trzpieniach stawu biodrowego, klatkach międzytrzonowych kręgosłupa i filarach filarów dentystycznych.

Klasa 7 (Ti-0,2Pd) – doskonała odporność chemiczna

Dodatek palladu (0,12–0,25%) radykalnie zmniejsza szybkość korozji w kwasach redukujących, takich jak solny i siarkowy. Preferowany do urządzeń do procesów chemicznych, gdzie stopień 2 może być narażony na korozję szczelinową. Zarządzany przez ASTM B348 klasa 7 .

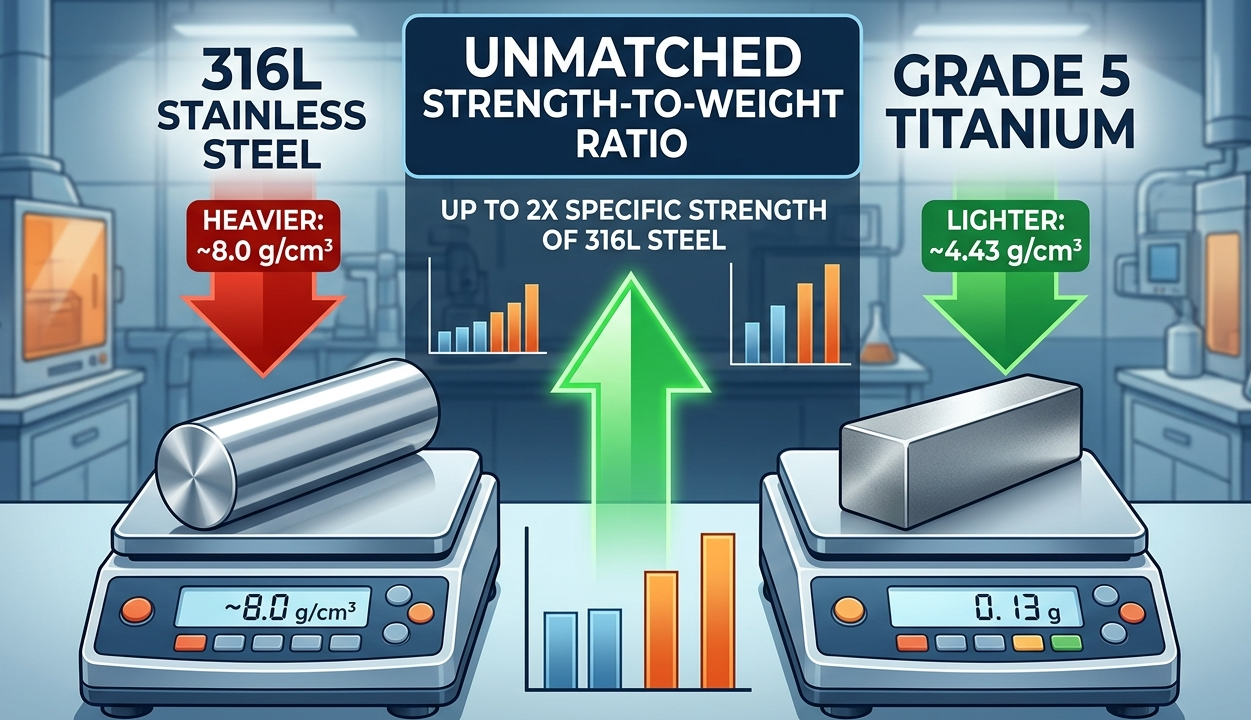

Dane dotyczące wydajności mechanicznej: pręt tytanowy w porównaniu ze stalą nierdzewną 316L

Poniższa tabela umożliwia bezpośrednią analizę substytucji. Wszystkie wartości tytanu odnoszą się do pręta wyżarzonego zgodnie z ASTM B348; Wartości 316L odnoszą się do pręta wyżarzanego ASTM A276.

Kluczowe dania na wynos: Pręt tytanowy klasy 5 osiąga wytrzymałość właściwą 3,5 razy wyższą niż stal nierdzewna 316L ważąc o 45% mniej na jednostkę objętości – zdecydowana zaleta w przypadku konstrukcji, w których waga ma krytyczne znaczenie.

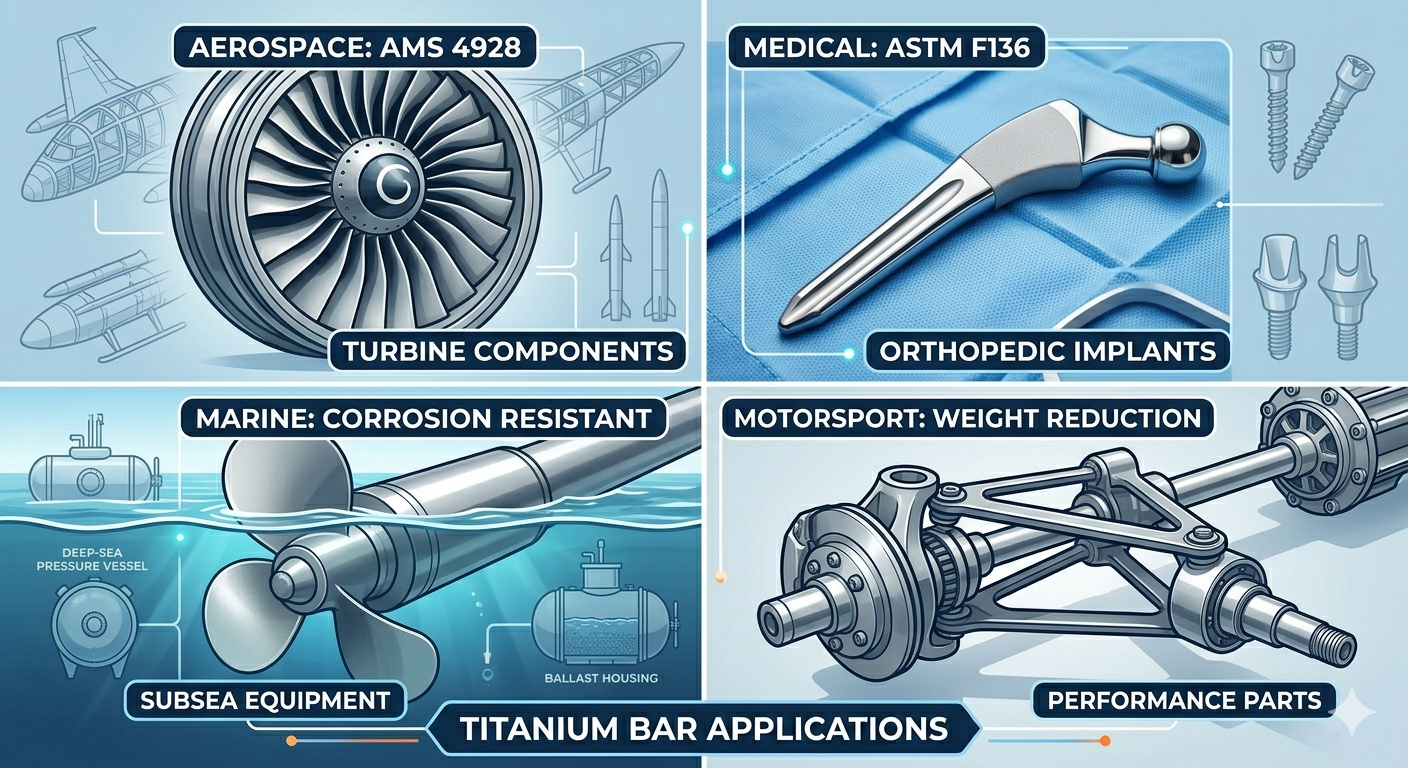

Zastosowania specyficzne dla branży i obowiązujące standardy

Lotnictwa i Obrony

Pręt tytanowy stanowi około 15–20% masy konstrukcyjnej samolotów komercyjnych nowej generacji. Do krytycznych zastosowań należą:

• Elementy mocujące i śruby płatowca (klasa 5, AMS 4928 , seria NAS 1352) — wymiana śrub stalowych przy obniżeniu ciężaru o jedną trzecią
• Odkuwki tarcz kompresorów i turbine blade root bars ( AMS 4928 / AMS 4965 ) znamionowa do 315 °C w sposób ciągły
• Obudowy siłowników hydraulicznych i landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Poprzeczki płatowca rakiet hipersonicznych (klasa 5 lub Beta-C, ASTM B348 klasa 19 )

Implanty medyczne i ortopedyczne

Zdolność tytanu do osteointegracji – bezpośrednie wiązanie z żywą kością bez kontaktu z tkanką włóknistą – sprawia, że jest on niezastąpiony w implantach przenoszących obciążenia. Klasa 23 barów ( ASTM F136, ISO 5832-3 ) jest upoważniony do:

• Pnie biodrowe kości udowej i acetabular shell blanks — machined from 50–80 mm diameter bar
• Śruby nasady kręgosłupa i interbody cage frames — torque-critical thread roots require tight fatigue data
• Belki oporowe implantów dentystycznych frezowane w systemach CAD/CAM — Grade 4 lub klasa 23 per ISO10271
• Płytki do mocowania urazów i gwoździe śródszpikowe — gdy niezbędna jest kompatybilność z rezonansem magnetycznym (nieferromagnetycznym).

Inżynieria morska i podmorska

Szybkość korozji pręta tytanowego w wodzie morskiej jest skuteczna 0,025 mm/rok — w porównaniu do 0,5–1,5 mm/rok w przypadku 316L — co umożliwia osiągnięcie 25-letnich cykli serwisowych bezobsługowych. Kluczowe zastosowania:

• Głębinowe pręty ciśnieniowe i zbiorniki balastowe znamionowe do 600 barów (głębokość 6000 m) przy użyciu klasy 5 barów na ASTM B348
• Odkuwki wału napędowego dla okrętów wojennych — stopień 2 zapewnia odporność na korozję bez anod protektorowych
• Arkusze rurowe wymienników ciepła instalacji odsalania w klasie 2 os ASTM B348 i ASMESB-348
• Śruby nasenne łopatek turbiny pływowej i mooring anchor pins in Grade 5

Przetwarzanie Chemiczne i Energia

W instalacjach chloro-alkalicznych i reaktorach chemii mokrej tytan przewyższa Hastelloy przy niższym koszcie na jednostkę objętości. Konkretne zastosowania obejmują:

• Wsporniki elektrod ogniw elektrolitycznych — Klasa 1 bar zapewniająca maksymalną przewodność i odkształcalność
• Wały reaktorów kwasu azotowego i octowego — Klasa 2 bar, temperatura pracy do 250°C
• Wały pomp kwasu solnego — Stopień 7 (Ti-0,2Pd, ASTM B348 klasa 7 ), gdzie przyczyną awarii jest korozja szczelinowa wywołana kwasem
• Elementy mocujące pojemniki na odpady nuklearne — Klasa 12 (Ti-0,3Mo-0,8Ni) zapewniająca łączną wytrzymałość i odporność na kwasy redukujące

Sporty motorowe i motoryzacja o wysokich osiągach

Przepisy Formuły 1 dopuszczają stosowanie tytanu w kolumnach zawieszenia, wałach skrzyni biegów i elementach mocujących koła, gdzie oszczędność masy bezpośrednio przekłada się na czas okrążenia. Obrobione maszynowo pręty klasy 5 AMS 4928 zapewnia Redukcja masy ciała o 40%. nad równoważnymi elementami stalowymi bez utraty trwałości zmęczeniowej przy progu 10⁷ cyklu.

Standardowe wymiary i specyfikacje zamówień

Pręt tytanowy jest dostępny w profilach okrągłych, sześciokątnych, kwadratowych i płaskich (prostokątnych). Poniższa tabela podsumowuje standardowe wymiary magazynowe i obowiązujące specyfikacje.

Opcje wykończenia powierzchni obejmują: walcowane na gorąco, odkamieniane (HRD) , ciągnione na zimno, wyżarzane bezkłowo (CDBA) i szlifowane bezkłowo (tolerancja ±0,05 mm). Zastosowania lotnicze i medyczne zazwyczaj wymagają prętów szlifowanych bezkłowo z identyfikowalnością certyfikatu walcowni w stosunku do liczby wytopowej.

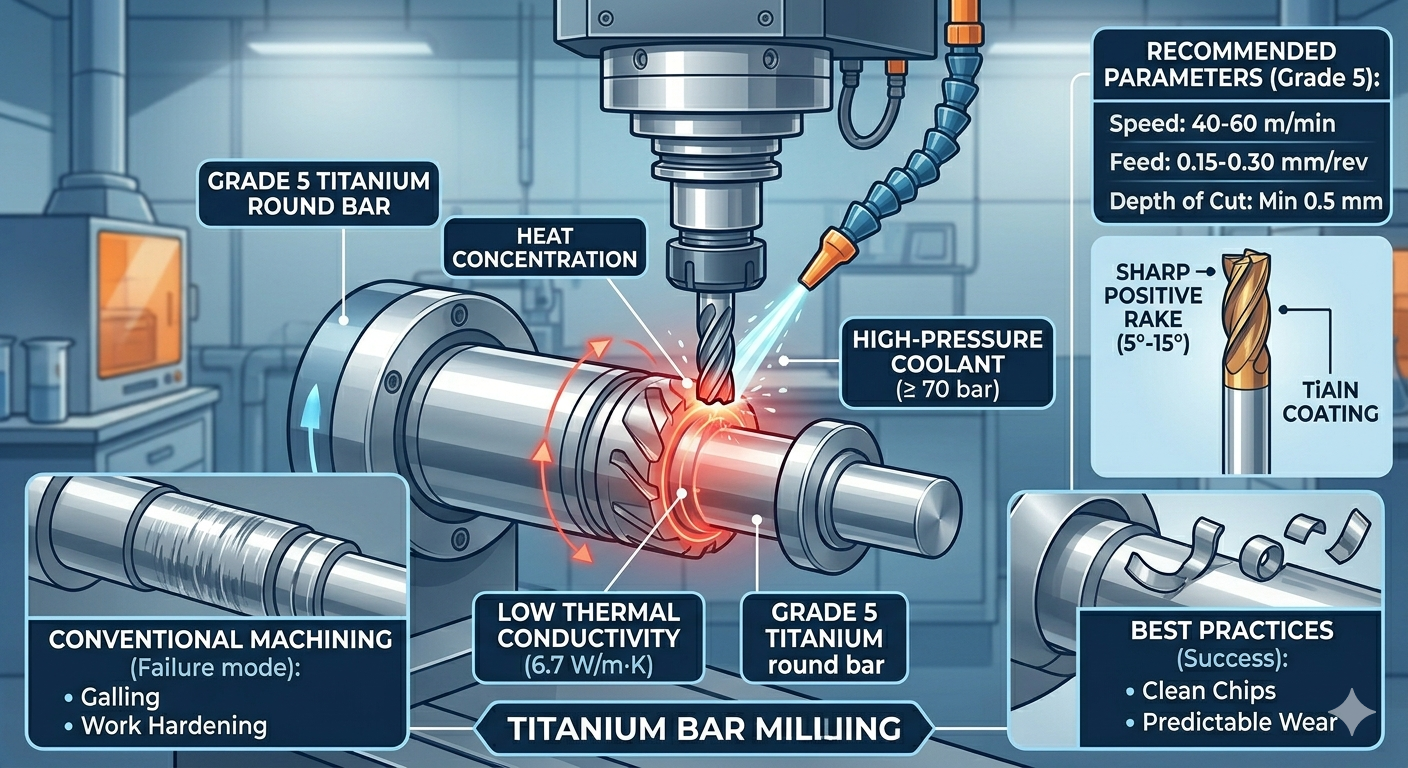

Obróbka pręta tytanowego: wyzwania i najlepsze praktyki

Niska przewodność cieplna tytanu ( 6,7 W/m·K dla klasy 5 w porównaniu do 16,3 W/m·K dla 316L) powoduje, że ciepło koncentruje się na krawędzi skrawającej, a nie jest rozpraszane przez chip. Bez prawidłowych parametrów procesu narost na krawędzi, hartowanie i zacieranie narzędzia powodują szybkie uszkodzenie płytki i odrzucenie wymiarowe.

Zalecane parametry toczenia dla prętów klasy 5

• Prędkość cięcia: 40–60 m/min (płytka niepokryta węglikiem lub pokryta TiAlN, ISO K10–K20)
• Szybkość podawania: 0,15–0,30 mm/obr., aby utrzymać łamanie wiórów i uniknąć tarcia
• Głębokość cięcia: Minimum 0,5 mm do cięcia poniżej warstwy utwardzanej przez zgniot z poprzednich przejść
• Płyn chłodzący: Obowiązkowo stosuje się chłodziwo zalewowe pod wysokim ciśnieniem pod ciśnieniem ≥ 70 barów, skierowane na strefę skrawania
• Geometria narzędzia: Ostre dodatnie nachylenie (5°–15°), aby zminimalizować siłę skrawania i wytwarzanie ciepła

Uwagi dotyczące frezowania i wiercenia

Do frezowania prętów klasy 5 należy frezować współbieżnie (konwencjonalnie: unikać). Frezy trzpieniowe z 3–5 ostrzami pokryte TiAlN przy prędkości skrawania 60–80 m/min trwałość narzędzia przekracza 30 minut na krawędź. Wiercenie wymaga chłodziwa przez wrzeciono; cykle nawiercania głębokiego z nacięciami o średnicy 1× zapobiegają gromadzeniu się wiórów i zatarciu termicznemu w głębokich otworach.

Maszyna klasy CP (klasa 1–2) w przybliżeniu 30% łatwiej niż klasa 5 ze względu na niższą wytrzymałość, ale ich gumowaty charakter nadal wymaga ostrego narzędzia i pozytywnej kontroli wiórów.

Wymagania dotyczące zapewnienia jakości i certyfikacji

W przypadku zamówień na pręty tytanowe do zastosowań krytycznych należy określić następujący łańcuch dokumentacji, aby zapewnić identyfikowalność i zgodność:

1. Certyfikat testu młyna (MTC) zgodnie z EN 10204 3.1 lub 3.2 — skład chemiczny i wyniki testów mechanicznych identyfikowalne liczbą cieplną
2. Oświadczenie o zgodności z ASTM B348 lub AMS 4928 — potwierdzenie zgodności specyfikacji dla każdego odpowiedniego gatunku
3. Raport z badań ultradźwiękowych (UT). — obowiązkowe dla prętów lotniczych i kosmicznych o średnicy > 50 mm zgodnie z AMS 2631 / ASTM E2375
4. Analiza chemiczna (OES lub ICP) — weryfikacja zawartości tlenu dla klasy 23 ELI (≤ 0,13% wag.) zgodnie z ASTM F136
5. ISO9001:2015 / AS9100D Quality Management System certificate z fabryki — wymagane przez większość producentów OEM z branży lotniczej i medycznej Tier 1
6. Deklaracja REACH/RoHS dla klasy 7 (zawartość palladu wymaga ujawnienia minerałów konfliktowych w łańcuchach dostaw UE)

Przewodnik wyboru klas według zastosowania

Często zadawane pytania

P1: Jaka jest różnica między prętem tytanowym klasy 5 i klasy 2 i jak wybrać?

Grade 2 jest handlowo czystym tytanem: nie zawiera pierwiastków stopowych, UTS 345 MPa , doskonałą odporność na korozję i łatwą odkształcalność na zimno. Jest to opłacalny wybór w przypadku sprzętu do procesów chemicznych, morskich wymienników ciepła i instrumentów medycznych, które nie przenoszą obciążeń strukturalnych. Klasa 5 (Ti-6Al-4V) jest stopem alfa-beta z UTS 950 MPa —prawie 3 razy mocniejszy — ale kosztuje o 20–30% więcej za kilogram i jest znacznie trudniejszy w obróbce. Wybierz klasę 5, jeśli element jest nośny, ma krytyczne znaczenie ze względu na zmęczenie lub ciężar musi być zminimalizowany. Wybierz klasę 2, jeśli głównym czynnikiem jest odporność na korozję, a obciążenia mechaniczne są niskie.

P2: Dlaczego pręt tytanowy jest trudny w obróbce w porównaniu ze stalą nierdzewną?

Trzy właściwości sprawiają, że tytan stanowi wyzwanie: (1) Niska przewodność cieplna (6,7 W/m·K) oznacza, że ciepło nie może uciekać przez wiór – gromadzi się na końcówce narzędzia, przyspieszając zużycie; (2) Wysoka reaktywność chemiczna w podwyższonej temperaturze powoduje przyspawanie się tytanu (żółć) do krawędzi skrawającej, powodując narost na krawędzi; (3) Hartowanie przez pracę —powierzchnia twardnieje przy każdym przejściu, więc kolejne przejście musi ciąć poniżej tej warstwy. Prawidłowe zarządzanie prędkością skrawania (≤ 60 m/min), chłodziwem pod wysokim ciśnieniem (≥ 70 barów), ostrym narzędziem o dodatnim nachyleniu i minimalną głębokością skrawania 0,5 mm rozwiązuje wszystkie trzy problemy i zapewnia przewidywalną trwałość narzędzia.

P3: Czy sztabka tytanu jest naprawdę biokompatybilna? Jakie standardy to potwierdzają?

Tak. Tytan tworzy stabilną, obojętną warstwę tlenku TiO₂, która zapobiega uwalnianiu jonów do tkanki. Dziesięciolecia dowodów klinicznych potwierdzają znikomą cytotoksyczność i brak doniesień o ogólnoustrojowej reakcji alergicznej – w przeciwieństwie do stopów zawierających nikiel. Aby zapewnić zgodność z przepisami, biokompatybilność jest regulowana przez ISO 10993-1 (biologiczna ocena wyrobów medycznych) oraz ISO 10993-5 (badanie cytotoksyczności). Zgodność na poziomie materiału jest potwierdzona przez ASTM F136 (Klasa 23 dla implantów) i ISO 5832-3 . Należy pamiętać, że niektórzy pacjenci wykazują wrażliwość na wanad; w takich przypadkach stopy niezawierające wanadu, takie jak Ti-6Al-7Nb (ISO 5832-11) są zamiast tego określone.

P4: Czy można spawać pręt tytanowy i jakie środki ostrożności są wymagane?

Pręt tytanowy można spawać za pomocą Spawanie metodą TIG (TIG). z drutem elektrodowym o odpowiedniej klasie. Krytycznym wymaganiem jest osłona gazu obojętnego : tytan pochłania tlen, azot i wodór w temperaturze powyżej 400 ° C, powodując kruchość. Wymaga to osłon gazów tylnych i tylnych (99,999% argonu), czystości obszaru spawania (przetarcie IPA, bez smaru) i ścisłej kontroli temperatury międzyściegowej poniżej 150°C. Jakość spoiny jest sprawdzana wg AWS D1.9 (tytan konstrukcyjny) lub Sekcja IX ASME (urządzenia ciśnieniowe). Obróbka cieplna po spawaniu (PWHT) w temperaturze 540–600 ° C w próżni lub argonie jest stosowana w celu zmniejszenia naprężeń szczątkowych w konstrukcjach spawanych klasy 5.

P5: Jak pręt tytanowy wypada w porównaniu ze stopami aluminium pod względem oszczędności masy w przemyśle lotniczym?

Stopy aluminium (np. 7075-T6: UTS 572 MPa, gęstość 2,81 g/cm3, wytrzymałość właściwa ~204 MPa·cm3/g) odpowiadają lub nieznacznie przewyższają tytan klasy 5 pod względem wytrzymałości właściwej w temperaturze pokojowej. Jednak tytan zachowuje pełne właściwości mechaniczne do 315°C gdzie aluminium ulega gwałtownej degradacji powyżej 150 °C. Tytan zapewnia również doskonałą odporność na korozję bez obróbki powierzchni i zapewnia wyższy próg zmęczenia. Wybór inżynieryjny to: aluminium do konstrukcji nietermicznych i wrażliwych na koszty; tytan do zastosowań w przekrojach gorących, wymagających krytycznego zmęczenia lub w środowiskach korozyjnych, gdzie masa jest również ograniczona.
